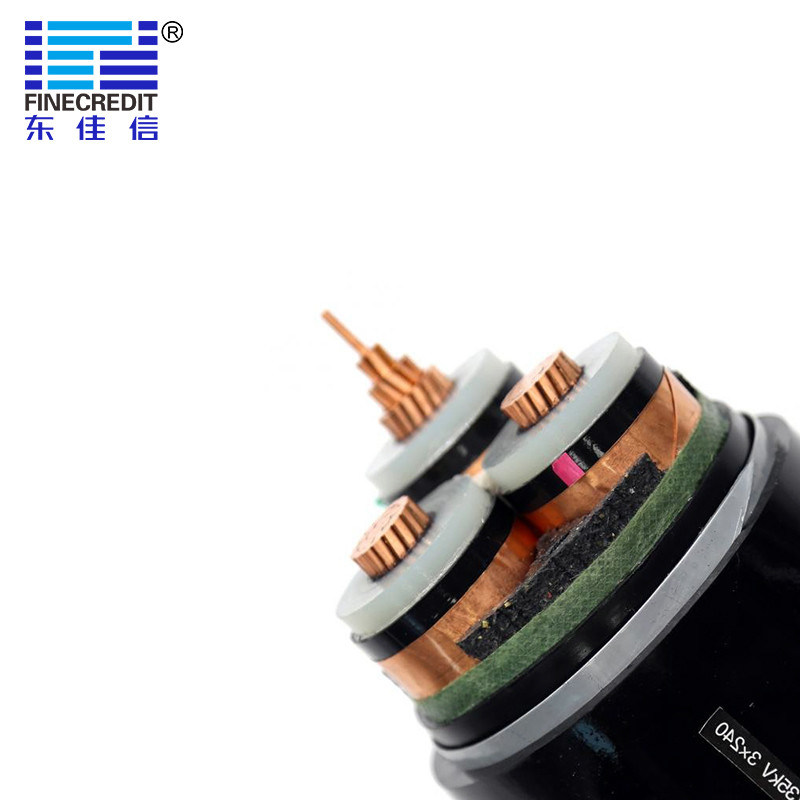

Cable électrique de YJV22 8.7/15KV système mv, câble du conducteur N2XSY d'en cuivre d'OFC

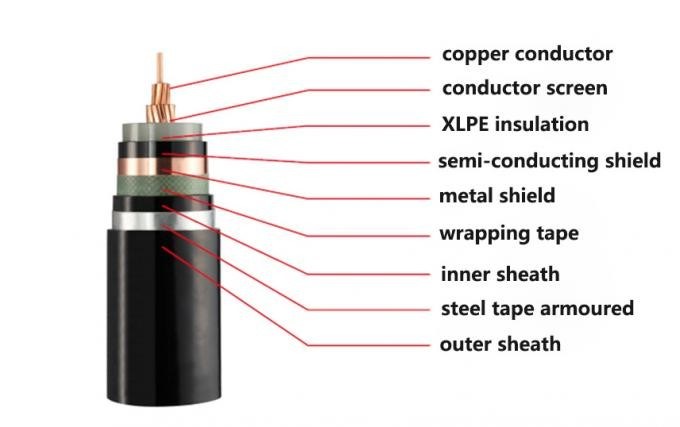

1. Construction

• Conducteur : Cuivre nu recuit conforme à la norme CEI 60228 classe 1 ou 2.
• Écran conducteur : L'écran conducteur se compose d'une couche extrudée de composé non métallique, semi-conducteur, fermement lié à l'isolant pour exclure tous les vides d'air.
• Isolation : XLPE
• Écran d'isolation : Double ruban de cuivre ou fils de cuivre appliqués en hélice avec ruban de cuivre
• Gaine de séparation (pour câble armé) : La gaine de séparation comprend une couche de PVC, PE ou LSZH extrudé, appliquée sous l'armature.
• Calage à recouvrement : Le calage à recouvrement se compose de tissus polyester non tissés.
• Armature (pour câble armé) : Armature en fil d'acier galvanisé
• Gaine extérieure : PVC, PE ou LSZH peuvent être proposés en option

2. Conditions d'installation et d'exploitation

• Température de fonctionnement : jusqu'à 90°C
• Température de court-circuit (durée maximale de 5 secondes) : 250°C
• Rayon de courbure : 12 x OD
• Conditions de courant nominal :
• Température du sol : 20°C
• Température ambiante (air) : 30°C
• Profondeur du sol : 0,8 m
• Résistance thermique du sol : 1,5 K•m/W

3. Paramètres techniques

4. Caractéristiques

• Résistance à la chaleur : Le XLPE réticulé possède une excellente résistance à la chaleur. Il ne se décompose pas en dessous de 200°C et ne carbonise pas, la température de travail à long terme est de 90°C, la durée de vie à chaud peut atteindre 40 ans.
• Performance d'isolation : Le XLPE conserve les bonnes caractéristiques d'isolation du PE, et la résistance d'isolement augmente encore. La tangente de l'angle de perte diélectrique est très faible et n'est pas affectée par la température.
• Propriétés mécaniques : La dureté, la rigidité, la résistance à l'abrasion et la résistance aux chocs du XLPE sont améliorées grâce à l'établissement de nouvelles liaisons chimiques entre les macromolécules, compensant ainsi la vulnérabilité du PE à la fissuration sous contrainte environnementale.
• Résistance chimique : Le XLPE possède une forte résistance aux acides, aux alcalis et aux huiles, et ses produits de combustion sont principalement de l'eau et du dioxyde de carbone, moins nocifs pour l'environnement et conformes aux exigences de sécurité incendie modernes.

5. Application

Les câbles sont conçus pour la distribution d'énergie électrique avec une tension nominale Uo/U allant de 1,8/3KV à 26/35KV et une fréquence de 50Hz. Ils conviennent à une installation principalement dans les centrales électriques, à l'intérieur et dans les conduits de câbles, à l'extérieur, sous terre et dans l'eau, ainsi qu'à une installation sur chemins de câbles pour les industries, les tableaux de distribution et les centrales électriques.

5. Détails

Laboratoire CNSA

Le 3S Safety Cable Advanced Institute of Technology, doté de 7 laboratoires, a été créé au sein du groupe Finecredit,

comprenant le laboratoire de performance électrique, le laboratoire de performance mécanique, le laboratoire de test de combustion,

le laboratoire haute fréquence, etc. Équipé de plus de 50 équipements et technologies de pointe.

DJXcable fabrique également d'autres câbles, tels que : câbles MT, câbles moyenne tension, câbles basse tension, câbles armés de ruban d'acier ou de fils d'acier, câbles STA, câbles SWA, fils domestiques, câbles électriques, câbles souples, câbles XLPE, câbles réseau, câbles de commande, câbles LSZH, câbles ignifuges, câbles en caoutchouc, câbles d'alimentation, câbles solaires, câbles CC, câbles PV, câbles minéraux, câbles souterrains, câbles aériens, câbles UL, câbles ASCR, câbles AAAC, câbles AAC, câbles ABC, conducteurs, câbles LiYCY, câbles multiconducteurs, câbles en cuivre, câbles en aluminium, câbles plats,Câble d'ascenseur

Mots-clés : #DJXcable #Fabricantdecâbles #Usinedecâbles #Fournisseurdecâbles #Prestatairedecâbles #Grossistedecâbles #Câbleréducteur #Câblealimentaire #Câblesolaire #Câbleminéral #Câblearmé #Câbleblindé

▼Emballage et livraison:

Nous sommes capables de respecter les délais de livraison les plus stricts selon chaque commande. Respecter la date limite

est toujours la priorité absolue, car tout retard dans la livraison du câble peut contribuer à un retard global du projet et à un dépassement des coûts.
Le câble est fourni en bobines en bois, en cartons ondulés et en couronnes. Les extrémités des câbles sont scellées avec du ruban auto-adhésif BOPP

et des capuchons d'étanchéité non hygroscopiques pour protéger l'extrémité du câble de l'humidité. Le marquage requis sera imprimé

avec un matériau résistant aux intempéries à l'extérieur du tambour selon les exigences du client.
