| Nom De La Marque: | DONGJIAXIN |
| Numéro De Modèle: | 、 YTTWY DE YTTW |
| Quantité Minimale De Commande: | Négociable |
| Prix: | negotiable |
| Conditions De Paiement: | L/C, T/T, Western Union, MoneyGram |
| Capacité D'approvisionnement: | 100KM/WEEK |
Norme JG/T313-2014 pour l'industrie de la construction de la République populaire de Chine "Tension nominale 0,6/1kv et câbles et bornes à isolation minérale inorganique sous bobines métalliques"
3. Application
Il convient principalement aux bâtiments de grande hauteur, aux lieux de divertissement et à de nombreux projets de construction qui exigent une qualité et une sécurité élevées dans les grandes villes avec une tension nominale de 750 V. En cas d'incendie, l'alimentation électrique ne sera pas coupée et la sécurité sera assurée.

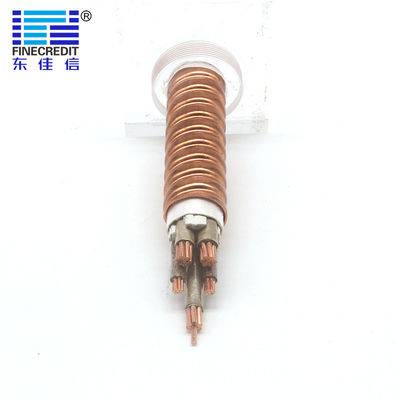

4. Schéma de la structure du câble.
1. Monoconducteur
| Section du conducteur (mm²) | Structure du conducteur | Épaisseur de l'isolation (mm) | Épaisseur de la gaine en cuivre (mm) | Diamètre approximatif du câble (mm) | Résistance maximale du conducteur à 20℃ (Ω/km) |
| 1×10 | 7 | 0.7 | 0.4 | 11.0 | 1.83 |
| 1×16 | 7 | 0.7 | 0.4 | 11.0 | 1.15 |
| 1×25 | 7 | 0.7 | 0.4 | 12.0 | 0.727 |
| 1×35 | 7 | 0.7 | 0.4 | 13.0 | 0.524 |
| 1×50 | 10 | 0.7 | 0.5 | 15.0 | 0.387 |
| 1×70 | 14 | 0.7 | 0.5 | 16.0 | 0.268 |
| 1×95 | 19 | 0.9 | 0.5 | 18.0 | 0.193 |
| 1×120 | 24 | 0.9 | 0.5 | 21.0 | 0.153 |
| 1×150 | 30 | 1.0 | 0.5 | 22.0 | 0.124 |
| 1×185 | 37 | 1.1 | 0.5 | 24.0 | 0.0991 |
| 1×240 | 48 | 1.1 | 0.6 | 28.0 | 0.0754 |
| 1×300 | 61 | 1.2 | 0.6 | 30.0 | 0.0601 |
| 1×400 | 61 | 1.4 | 0.6 | 33.0 | 0.0470 |
2. 2 conducteurs et 3 conducteurs
| Section du conducteur (mm²) | Structure du conducteur | Épaisseur de l'isolation (mm) | Épaisseur de la gaine en cuivre (mm) | Diamètre approximatif du câble (mm) | Résistance maximale du conducteur à 20℃ (Ω/km) |
| 2×1.5 | 1 | 1.6 | 0.4 | 11.0 | 12.1 |
| 2×2.5 | 1 | 1.7 | 0.4 | 11.0 | 7.41 |
| 2×4 | 1 | 1.8 | 0.4 | 12.0 | 4.61 |
| 2×6 | 1 | 2.0 | 0.4 | 12.0 | 3.08 |
| 2×10 | 7 | 2.2 | 0.4 | 14.0 | 1.83 |
| 2×16 | 7 | 2.4 | 0.4 | 16.0 | 1.15 |
| 2×25 | 7 | 0.7 | 0.5 | 20.0 | 0.727 |
| 2×35 | 7 | 0.7 | 0.5 | 22.0 | 0.524 |
| 2×50 | 10 | 0.7 | 0.5 | 24.0 | 0.387 |
| 2×70 | 14 | 0.7 | 0.5 | 29.0 | 0.268 |
| 2×95 | 19 | 0.7 | 0.5 | 33.0 | 0.193 |
| 2×120 | 24 | 0.7 | 0.5 | 36.0 | 0.153 |
| 2×150 | 30 | 0.9 | 0.6 | 38.0 | 0.124 |
| 3×1.5 | 1 | 0.9 | 0.4 | 11.0 | 12.1 |
| 3×2.5 | 1 | 1.0 | 0.4 | 11.0 | 7.41 |
| 3×4 | 1 | 1.1 | 0.4 | 12.0 | 4.61 |
| 3×6 | 1 | 1.1 | 0.4 | 13.0 | 3.08 |
| 3×10 | 7 | 1.2 | 0.4 | 15.0 | 1.83 |
| 3×16 | 7 | 1.4 | 0.4 | 17.0 | 1.15 |
| 3×25 | 7 | 1.6 | 0.5 | 21.0 | 0.727 |
| 3×35 | 7 | 1.7 | 0.5 | 23.0 | 0.524 |
| 3×50 | 10 | 1.8 | 0.5 | 27.0 | 0.387 |
| 3×70 | 14 | 2.0 | 0.6 | 27.0 | 0.268 |
| 3×95 | 19 | 2.2 | 0.6 | 30.0 | 0.193 |
| 3×120 | 24 | 2.4 | 0.6 | 33.0 | 0.153 |
| 3×150 | 30 | 0.7 | 0.6 | 36.0 | 0.124 |
3. 4 conducteurs et 5 conducteurs
| Section du conducteur (mm²) | Structure du conducteur | Épaisseur de l'isolation (mm) | Épaisseur de la gaine en cuivre (mm) | Diamètre approximatif du câble (mm) | Résistance maximale du conducteur à 20℃ (Ω/km) |
| 4×1.5 | 1 | 0.7 | 0.4 | 11.0 | 12.1 |
| 4×2.5 | 1 | 0.7 | 0.4 | 12.0 | 7.41 |
| 4×4 | 1 | 0.7 | 0.4 | 13.0 | 4.61 |
| 4×6 | 1 | 0.7 | 0.4 | 14.0 | 3.08 |
| 4×10 | 7 | 0.7 | 0.5 | 17.0 | 1.83 |
| 4×16 | 7 | 0.9 | 0.5 | 20.0 | 1.15 |
| 4×25 | 7 | 0.9 | 0.5 | 23.0 | 0.727 |
| 4×35 | 7 | 1.0 | 0.5 | 26.0 | 0.524 |
| 4×50 | 10 | 1.1 | 0.5 | 30.0 | 0.387 |
| 4×70 | 14 | 1.1 | 0.6 | 31.0 | 0.268 |
| 4×95 | 19 | 1.2 | 0.6 | 34.0 | 0.193 |
| 4×120 | 24 | 1.4 | 0.6 | 37.0 | 0.153 |
| 4×150 | 30 | 1.6 | 0.6 | 41.0 | 0.124 |
| 5×1.5 | 1 | 1.7 | 0.4 | 12.0 | 12.1 |
| 5×2.5 | 1 | 1.8 | 0.4 | 13.0 | 7.41 |
| 5×4 | 1 | 2.0 | 0.4 | 14.0 | 4.61 |
| 5×6 | 1 | 2.2 | 0.4 | 16.0 | 3.08 |
| 5×10 | 7 | 2.4 | 0.5 | 19.0 | 1.83 |
| 5×16 | 7 | 0.7 | 0.5 | 22.0 | 1.15 |
| 5×25 | 7 | 0.7 | 0.5 | 26.0 | 0.727 |
| 5×35 | 7 | 0.7 | 0.5 | 29.0 | 0.524 |
| 5×50 | 10 | 0.7 | 0.5 | 32.0 | 0.387 |
| 5×70 | 14 | 0.7 | 0.6 | 34.0 | 0.268 |
| 5×95 | 19 | 0.7 | 0.6 | 38.0 | 0.193 |
| 5×120 | 24 | 0.9 | 0.6 | 42.0 | 0.153 |
| 5×150 | 30 | 0.9 | 0.6 | 46.0 | 0.124 |
4. 3+1 Conducteur et 3+2 Conducteur
| Section du conducteur (mm²) | Structure du conducteur | Épaisseur de l'isolation (mm) | Épaisseur de la gaine en cuivre (mm) | Diamètre approximatif du câble (mm) | Résistance maximale du conducteur à 20℃ (Ω/km) |
| 3×2.5+1×1.5 | 1 | 1.0 | 0.4 | 12.0 | 7.41 |
| 3×4+1×2.5 | 1 | 1.1 | 0.4 | 13.0 | 4.61 |
| 3×6+1×4 | 1 | 1.1 | 0.4 | 14.0 | 3.08 |
| 3×10+1×6 | 7 | 1.2 | 0.5 | 16.0 | 1.83 |
| 3×16+1×10 | 7 | 1.4 | 0.5 | 20.0 | 1.15 |
| 3×25+1×16 | 7 | 1.6 | 0.5 | 23.0 | 0.727 |
| 3×35+1×16 | 7 | 1.7 | 0.5 | 24.0 | 0.524 |
| 3×50+1×25 | 10 | 1.8 | 0.5 | 28.0 | 0.387 |
| 3×70+1×35 | 14 | 2.0 | 0.6 | 31.0 | 0.268 |
| 3×95+1×50 | 19 | 2.2 | 0.6 | 34.0 | 0.193 |
| 3×120+1×70 | 24 | 2.4 | 0.6 | 37.0 | 0.153 |
| 3×150+1×70 | 30 | 0.7 | 0.6 | 40.0 | 0.124 |
| 3×2.5+2×1.5 | 1 | 0.7 | 0.4 | 12.0 | 7.41 |
| 3×4+2×2.5 | 1 | 0.7 | 0.4 | 14.0 | 4.61 |
| 3×6+2×4 | 1 | 0.7 | 0.4 | 15.0 | 3.08 |
| 3×10+2×6 | 7 | 0.7 | 0.5 | 17.0 | 1.83 |
| 3×16+2×10 | 7 | 0.9 | 0.5 | 21.0 | 1.15 |
| 3×25+2×16 | 7 | 0.9 | 0.5 | 24.0 | 0.727 |
| 3×35+2×16 | 7 | 1.0 | 0.5 | 26.0 | 0.524 |
| 3×50+2×25 | 10 | 1.1 | 0.6 | 30.0 | 0.387 |
| 3×70+2×35 | 14 | 1.1 | 0.6 | 33.0 | 0.268 |
| 3×95+2×50 | 19 | 1.2 | 0.6 | 37.0 | 0.193 |
| 3×120+2×70 | 24 | 1.4 | 0.6 | 40.0 | 0.153 |
| 3×150+2×70 | 30 | 1.6 | 0.6 | 44.0 | 0.124 |
5. 4+1 Conducteur
| Section du conducteur (mm²) | Structure du conducteur | Épaisseur de l'isolation (mm) | Épaisseur de la gaine en cuivre (mm) | Diamètre approximatif du câble (mm) | Résistance maximale du conducteur à 20℃ (Ω/km) |
| 4×2.5+1×1.5 | 1 | 1.7 | 0.4 | 13.0 | 7.41 |
| 4×4+1×2.5 | 1 | 1.8 | 0.4 | 14.0 | 4.61 |
| 4×6+1×4 | 1 | 2.0 | 0.4 | 15.0 | 3.08 |
| 4×10+1×6 | 7 | 2.2 | 0.5 | 18.0 | 1.83 |
| 4×16+1×10 | 7 | 2.4 | 0.5 | 21.0 | 1.15 |
| 4×25+1×16 | 7 | 0.7 | 0.5 | 25.0 | 0.727 |
| 4×35+1×16 | 7 | 0.7 | 0.6 | 29.0 | 0.524 |
| 4×50+1×25 | 10 | 0.7 | 0.6 | 32.0 | 0.387 |
| 4×70+1×35 | 14 | 0.7 | 0.6 | 34.0 | 0.268 |
| 4×95+1×50 | 19 | 0.7 | 0.6 | 38.0 | 0.193 |
| 4×120+1×70 | 24 | 0.9 | 0.6 | 41.0 | 0.153 |
| 4×150+1×70 | 30 | 0.9 | 0.6 | 45.0 | 0.124 |
Selon les normes nationales, méthode d'essai au feu des fils et câbles résistants au feu, selon GB/12666.6 Classe A, brûler au feu avec une température de flamme de 950℃, appliquer une tension de 750V entre phase et phase et entre phase et gaine, il doit être capable de résister pendant 90 minutes sans panne. Classe B, brûler au feu avec une température de flamme de 750-800℃, appliquer une tension de 750V entre phase et phase et entre phase et gaine, il doit être capable de résister pendant 90 minutes sans panne.
Selon la norme BS6387, le câble ignifuge flexible satisfait aux exigences suivantes :
Classe A 650℃ 3h
Classe B 750℃ 3h
Classe C 950℃ 3h
Classe S 950℃ 20min
JG/T 313-2014, BS 6387-2013
▼Options de commande :
Pour un devis/des fournitures rapides, assurez-vous que vos demandes et vos commandes sécurisent les données suivantes :
1 Norme internationale ou spéciale. (Alternativement, l'utilisation précise du câble.)
2 Tension nominale.
3 Conducteurs en cuivre ou en aluminium.
4 Taille de chaque conducteur.
5 Matériau d'isolation : PVC XLPE ou autres.
6 Nombre et identification des conducteurs.
7 Autres exigences.
8 Emballage.
9 Délai de livraison requis.
10 Validité requise.
Si tout cela vous semble un peu trop technique, n'hésitez pas à nous contacter. Nous sommes impatients de vous aider à identifier les meilleurs produits pour votre application spécifique et de répondre à toutes vos questions.
Mots-clés : #Câble #Fil #Filetcâble #Câbleélectrique #Câbleflexible #CâbleXLPE #CâbleLAN #Câbledecommande #CâbleLSZH #CâbleDJX #Fabricantdecâbles #Usinedecâbles #Fournisseurdecâbles #Grossistedecâbles #Câblerubber #Câbled'alimentation #Câblesolaire #Câbleblindé #Câbleminéral #câbleblindé #câbleisolé #câbledecuivre
▼ Informations sur l'entreprise :
35 ans d'expérience en R&D, production et vente de fils et câbles.
Investir 200 millions pour construire un parc industriel moderne, couvrant une superficie de 100 000 mètres carrés.
Laboratoire CNAS, plus de 100 rapports d'essais.
Les produits sont largement utilisés dans l'immobilier, les municipalités, le soutien industriel, les communications mobiles, etc.
