| Nom De La Marque: | DONGJIAXIN |
| Numéro De Modèle: | WDZ-YJV |
| Quantité Minimale De Commande: | Négociable |
| Price: | negotiable |
| Conditions De Paiement: | L/C, T/T |
| Capacité D'approvisionnement: | 100KM/Week |
|

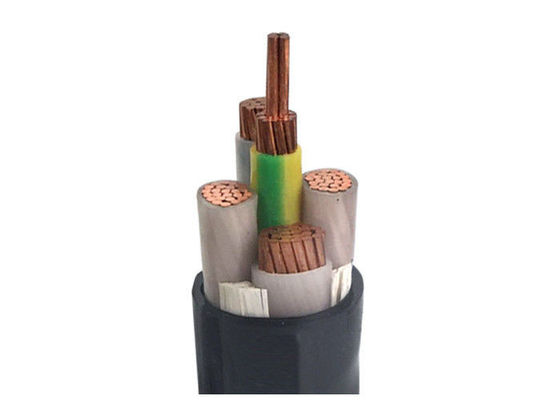

Applications de câbles résistants au feu Ces câbles sont utilisés pour l'alimentation électrique dans les systèmes d'installation basse tension. Ils conviennent pour une installation à l'intérieur et à l'extérieur, dans des goulottes de câbles, sous terre, dans des centrales électriques et de commutation, des distributions d'énergie locales, des installations industrielles, où il n'y a aucun risque de dommages mécaniques. 1. Conducteurs Les conducteurs doivent être soit de classe 1, soit de classe 2, en cuivre recuit brut ou métallisé, ou en aluminium brut ou en alliage d'aluminium, soit de classe 5, en cuivre brut ou métallisé, conformément à la norme CEI 60228. Le matériau et l'épaisseur XLPE doivent être conformes à la norme CEI 60502 ou BS 5467 pour un fonctionnement continu à 90 °C. Des fils d'aluminium/acier galvanisé/acier appliqués de manière hélicoïdale sur le revêtement intérieur conformément à la norme CEI 60502-1, ou des rubans doubles aluminium/acier et du fil de cuivre/cuivre étamé peuvent également être fabriqués sur demande. La gaine extérieure doit être en PVC extrudé de type ST1/ST2 selon la norme CEI 60502-1, en polyéthylène de type ST3/ST7, en composé sans halogène ST8, en polychloroprène, en polyéthylène chlorosulfoné ou en polymères similaires, de type SE1 sont également disponibles sur demande. Les câbles peuvent être fournis avec une gaine extérieure spéciale en PVC ignifuge pour se conformer aux exigences de test de flamme des normes CEI 60332-3-22, CEI 60332-3-23 et CEI 60332-3-24, les matériaux sans halogène sont conformes aux normes CEI60754-1/2 et CEI 60684-2.
Mots clés : #Câble #Fil #Filetcâble #Câbleélectrique #Câble flexible #Câble XLPE #Câble LAN #Câble de contrôle #Câble LSZH #Câble DJX #Cablemanufacturer #Cablefactory #Cablesupplier #Cableprovider #Cablewholesale #Rubbercable #Powercable #Solarcable |
| Type de produit | Structure du conducteur (mm) | Épaisseur d'isolation (mm) | Épaisseur de la gaine (mm) | Env. diamètre du câble (mm) | Résistance maximale du conducteur à 20℃ (Ω/km) |
| 1×1,5 | 1 | 0,8 | 1.4 | 5.2 | 12.1 |
| 1×2,5 | 1 | 0,8 | 1.4 | 5.6 | 7.41 |
| 1×4 | 1 | 1.0 | 1.4 | 6.0 | 4.61 |
| 1×6 | 1 | 1.0 | 1.4 | 6.5 | 3.08 |
| 1×10 | 7 | 1.0 | 1.4 | 7.6 | 1,83 |
| 1×16 | 7 | 1.0 | 1.4 | 8.6 | 1.15 |
| 1×25 | 7 | 1.2 | 1.4 | 10.2 | 0,727 |
| 1×35 | 7 | 1.2 | 1.4 | 11.2 | 0,524 |
| 1×50 | 10 | 1.4 | 1.4 | 12,5 | 0,387 |
| 1×70 | 14 | 1.4 | 1.4 | 14.3 | 0,268 |
| 1×95 | 19 | 1.6 | 1,5 | 16,5 | 0,193 |
| 1×120 | 24 | 1.6 | 1,5 | 18.2 | 0,153 |
| 1×150 | 30 | 1.8 | 1.6 | 20.1 | 0,124 |
| 1×185 | 37 | 2.0 | 1.7 | 22.2 | 0,0991 |
| 1×240 | 48 | 2.2 | 1.8 | 24.9 | 0,0754 |
| 1×300 | 61 | 2.4 | 1.9 | 27,5 | 0,0601 |
| 1×400 | 61 | 2.6 | 2.0 | 30,8 | 0,0470 |
|
|
|
|
|||
| A1 – Mur à isolation thermique (Monoconducteur) | A2 – Mur à isolation thermique (multiconducteur) | B1 – Electroduct apparent (monoconducteur) | B2 – Electroduct apparent (multicœur) | |||
|
|
|
|
|||
| B1 – Electroduit en maçonnerie (monoconducteur) | B1 – Electroduct en maçonnerie (multipolaire) | C – Au mur | C – Au plafond | |||
|
|
|
|
|||
| C – Plateau non perforé | F – Plateau perforé (monoconducteur) | F – Plateau perforé (multicœur) | F – Suspendu (monocœur) | |||
|
|
|
|
|||
| E – Suspendu (multicœur) | B2 – Espace de construction | B2 – Espace de construction | B1 – Électroduct (monoconducteur) | |||
|
|
|
|
|||
| B2 – Électroduct (multicœur) | B2 – Chemin de câbles fermé encastré dans le sol (multiconducteur) | B2 – Chemin de câbles fermé encastré dans le sol (multiconducteur) | B1 – Canalisation ventilée encastrée dans le sol | |||
|
|
|||||
| C – Encastré dans la maçonnerie | D – Enterré dans une protection mécanique supplémentaire | |||||
* Les dimensions et les spécifications peuvent être modifiées sans préavis.
▼Normes et certificats:
International : CEI 60502-1
National : GB/T 12706.1-2008
Nous sommes capables de respecter les délais de livraison les plus stricts en fonction du bon de commande. Le respect des délais est toujours la priorité absolue, car tout retard dans la livraison du câble peut contribuer au retard global du projet et au dépassement des coûts.
Le câble est fourni en bobines de bois, en boîtes ondulées et en bobines. Les extrémités des câbles sont scellées avec du ruban adhésif BOPP et des capuchons d'étanchéité non hygroscopiques pour protéger les extrémités du câble de l'humidité. Le marquage requis doit être imprimé avec un matériau résistant aux intempéries sur l'extérieur du tambour selon les exigences du client.
▼ Données sur le tambour de câble :
| TAMBOURS DE CÂBLES | D1=Diamètre de la bride (mm) | W=Largeur utile (mm) | D2 = diamètre du canon (mm) |
|
1000 | 700 | 500 |
| 1100 | 700 | 550 | |
| 1200 | 700 | 600 | |
| 1400 | 750 | 710 | |
| 1600 | 900 | 900 | |
| 1800 | 1120 | 1000 | |
| 2400 | 1150 | 1300 |
▼ Port de livraison :
|
|
|
| Port deShenzhen | Port de Hong Kong |
Port de Canton
|
▼ Paramètres techniques :
1. Noyau unique
| Section transversale du conducteur (mm²) | Structure du conducteur | Épaisseur d'isolation (mm) | épaisseur de la gaine (mm) | Diamètre approx. du câble (mm) | Résistance maximale du conducteur à 20℃ (Ω/km) |
| 1×1,5 | 1 | 0,7 | 1.4 | 6.0 | 12.1 |
| 1×2,5 | 1 | 0,7 | 1.4 | 6.4 | 7.41 |
| 1×4 | 1 | 0,7 | 1.4 | 6.9 | 4.61 |
| 1×6 | 1 | 0,7 | 1.4 | 7.3 | 3.08 |
| 1×10 | 7 | 0,7 | 1.4 | 8.4 | 1,83 |
| 1×16 | 7 | 0,7 | 1.4 | 9.4 | 1.15 |
| 1×25 | 7 | 0,9 | 1.4 | 11.0 | 0,727 |
| 1×35 | 7 | 0,9 | 1.4 | 12,0 | 0,524 |
| 1×50 | 10 | 1.0 | 1.4 | 13.3 | 0,387 |
| 1×70 | 14 | 1.1 | 1.4 | 15.1 | 0,268 |
| 1×95 | 19 | 1.1 | 1,5 | 17.3 | 0,193 |
| 1×120 | 24 | 1.2 | 1,5 | 19,0 | 0,153 |
| 1×150 | 30 | 1.4 | 1.6 | 20.9 | 0,124 |
| 1×185 | 37 | 1.6 | 1.6 | 23,0 | 0,0991 |
| 1×240 | 48 | 1.7 | 1.7 | 25,7 | 0,0754 |
| 1×300 | 61 | 1.8 | 1.8 | 28.3 | 0,0601 |
| 1×400 | 61 | 2.0 | 1.9 | 31,6 | 0,0470 |
| 1×500 | 61 | 2.2 | 2.0 | 35.1 | 0,0366 |
| 1×630 | 61 | 2.4 | 2.2 | 42.1 | 0,0283 |
2. 2 cœurs et 3 cœurs
| Section transversale du conducteur (mm²) | Structure du conducteur | Épaisseur d'isolation (mm) | épaisseur de la gaine (mm) | Diamètre approx. du câble (mm) | Résistance maximale du conducteur à 20℃ (Ω/km) |
| 2×1,5 | 1 | 0,7 | 1.8 | 10.6 | 12.1 |
| 2×2,5 | 1 | 0,7 | 1.8 | 11.4 | 7.41 |
| 2×4 | 1 | 0,7 | 1.8 | 12.4 | 4.61 |
| 2×6 | 1 | 0,7 | 1.8 | 13.2 | 3.08 |
| 2×10 | 7 | 0,7 | 1.8 | 15.4 | 1,83 |
| 2×16 | 7 | 0,7 | 1.8 | 17.4 | 1.15 |
| 2×25 | 7 | 0,9 | 1.8 | 20.6 | 0,727 |
| 2×35 | 7 | 0,9 | 1.8 | 22.6 | 0,524 |
| 2×50 | 10 | 1.0 | 1.8 | 26.2 | 0,387 |
| 2×70 | 14 | 1.1 | 1.8 | 29,8 | 0,268 |
| 2×95 | 19 | 1.1 | 1.9 | 34,0 | 0,193 |
| 2×120 | 24 | 1.2 | 2.0 | 37.4 | 0,153 |
| 2×150 | 30 | 1.4 | 2.2 | 41.2 | 0,124 |
| 2×185 | 37 | 1.6 | 2.3 | 45,6 | 0,0991 |
| 2×240 | 48 | 1.7 | 2.5 | 51,0 | 0,0754 |
| 2×300 | 61 | 1.8 | 2.6 | 56,0 | 0,0601 |
| 2×400 | 61 | 2.0 | 2.9 | 62,6 | 0,0470 |
| 2×500 | 61 | 2.2 | 3.1 | 70,0 | 0,0366 |
| 2×630 | 61 | 2.4 | 3.3 | 83,6 | 0,0283 |
| 3×1,5 | 1 | 0,7 | 1.8 | 11.2 | 12.1 |
| 3×2,5 | 1 | 0,7 | 1.8 | 12.1 | 7.41 |
| 3×4 | 1 | 0,7 | 1.8 | 13.2 | 4.61 |
| 3×6 | 1 | 0,7 | 1.8 | 14,0 | 3.08 |
| 3×10 | 7 | 0,7 | 1.8 | 16.4 | 1,83 |
| 3×16 | 7 | 0,7 | 1.8 | 18.6 | 1.15 |
| 3×25 | 7 | 0,9 | 1.8 | 22,0 | 0,727 |
| 3×35 | 7 | 0,9 | 1.8 | 24.2 | 0,524 |
| 3×50 | 10 | 1.0 | 1.8 | 28,0 | 0,387 |
| 3×70 | 14 | 1.1 | 1.9 | 32.1 | 0,268 |
| 3×95 | 19 | 1.1 | 2.0 | 36,4 | 0,193 |
| 3×120 | 24 | 1.2 | 2.1 | 40.3 | 0,153 |
| 3×150 | 30 | 1.4 | 2.3 | 44.3 | 0,124 |
| 3×185 | 37 | 1.6 | 2.4 | 49.1 | 0,0991 |
| 3×240 | 48 | 1.7 | 2.6 | 54,9 | 0,0754 |
| 3×300 | 61 | 1.8 | 2.7 | 60,1 | 0,0601 |
| 3×400 | 61 | 2.0 | 3.0 | 67,4 | 0,0470 |
| 3×500 | 61 | 2.2 | 3.2 | 75.3 | 0,0366 |
| 3×630 | 61 | 2.4 | 3.5 | 90,0 | 0,0283 |
3. 4 cœurs et 5 cœurs
| Section transversale du conducteur (mm²) | Structure du conducteur | Épaisseur d'isolation (mm) | épaisseur de la gaine (mm) | Diamètre approx. du câble (mm) | Résistance maximale du conducteur à 20℃ (Ω/km) |
| 4×1,5 | 1 | 0,7 | 1.8 | 12.2 | 12.1 |
| 4×2,5 | 1 | 0,7 | 1.8 | 13.1 | 7.41 |
| 4×4 | 1 | 0,7 | 1.8 | 14.3 | 4.61 |
| 4×6 | 1 | 0,7 | 1.8 | 15.3 | 3.08 |
| 4×10 | 7 | 0,7 | 1.8 | 18,0 | 1,83 |
| 4×16 | 7 | 0,7 | 1.8 | 20.4 | 1.15 |
| 4×25 | 7 | 0,9 | 1.8 | 24.3 | 0,727 |
| 4×35 | 7 | 0,9 | 1.8 | 26,7 | 0,524 |
| 4×50 | 10 | 1.0 | 1.8 | 30,8 | 0,387 |
| 4×70 | 14 | 1.1 | 2.0 | 35.4 | 0,268 |
| 4×95 | 19 | 1.1 | 2.1 | 40.4 | 0,193 |
| 4×120 | 24 | 1.2 | 2.3 | 44,9 | 0,153 |
| 4×150 | 30 | 1.4 | 2.4 | 49.3 | 0,124 |
| 4×185 | 37 | 1.6 | 2.6 | 54,7 | 0,0991 |
| 4×240 | 48 | 1.7 | 2.8 | 61,0 | 0,0754 |
| 4×300 | 61 | 1.8 | 3.0 | 67.2 | 0,0601 |
| 4×400 | 61 | 2.0 | 3.3 | 75.3 | 0,0470 |
| 4×500 | 61 | 2.2 | 3.5 | 84,0 | 0,0366 |
| 4×630 | 61 | 2.4 | 3.8 | 100,5 | 0,0283 |
| 5×1,5 | 1 | 0,7 | 1.8 | 13.2 | 12.1 |
| 5×2,5 | 1 | 0,7 | 1.8 | 14.2 | 7.41 |
| 5×4 | 1 | 0,7 | 1.8 | 15.6 | 4.61 |
| 5×6 | 1 | 0,7 | 1.8 | 16.7 | 3.08 |
| 5×10 | 7 | 0,7 | 1.8 | 19.6 | 1,83 |
| 5×16 | 7 | 0,7 | 1.8 | 22.3 | 1.15 |
| 5×25 | 7 | 0,9 | 1.8 | 26,7 | 0,727 |
| 5×35 | 7 | 0,9 | 1.8 | 29.4 | 0,524 |
| 5×50 | 10 | 1.0 | 1.9 | 34.1 | 0,387 |
| 5×70 | 14 | 1.1 | 2.1 | 39.1 | 0,268 |
| 5×95 | 19 | 1.1 | 2.2 | 44,7 | 0,193 |
| 5×120 | 24 | 1.2 | 2.4 | 49,7 | 0,153 |
| 5×150 | 30 | 1.4 | 2.6 | 54,7 | 0,124 |
| 5×185 | 37 | 1.6 | 2.8 | 60,6 | 0,0991 |
| 5×240 | 48 | 1.7 | 3.0 | 67,7 | 0,0754 |
| 5×300 | 61 | 1.8 | 3.2 | 74,6 | 0,0601 |
| 5×400 | 61 | 2.0 | 3.5 | 83,4 | 0,0470 |
| 5×500 | 61 | 2.2 | 3.8 | 93,4 | 0,0366 |
| 5×630 | 61 | 2.4 | 4.1 | 111,7 | 0,0283 |
4.3+1Noyau et 3+2 Noyau
| Section transversale du conducteur (mm²) | Structure du conducteur | Épaisseur d'isolation (mm) | épaisseur de la gaine (mm) | Diamètre approx. du câble (mm) | Résistance maximale du conducteur à 20℃ (Ω/km) |
| 3×2,5+1×1,5 | 1 | 0,7 | 1.8 | 12.9 | 7.41 |
| 3×4+1×2,5 | 1 | 0,7 | 1.8 | 14,0 | 4.61 |
| 3×6+1×4 | 1 | 0,7 | 1.8 | 15.1 | 3.08 |
| 3×10+1×6 | 7 | 0,7 | 1.8 | 17.3 | 1,83 |
| 3×16+1×10 | 7 | 0,7 | 1.8 | 19,8 | 1.15 |
| 3×25+1×16 | 7 | 0,9 | 1.8 | 23.3 | 0,727 |
| 3×35+1×16 | 7 | 0,9 | 1.8 | 25.1 | 0,524 |
| 3×50+1×25 | 10 | 1.0 | 1.8 | 29.4 | 0,387 |
| 3×70+1×35 | 14 | 1.1 | 1.9 | 33,5 | 0,268 |
| 3×95+1×50 | 19 | 1.1 | 2.1 | 38.1 | 0,193 |
| 3×120+1×70 | 24 | 1.2 | 2.2 | 42,5 | 0,153 |
| 3×150+1×70 | 30 | 1.4 | 2.3 | 45,8 | 0,124 |
| 3×185+1×95 | 37 | 1.6 | 2.5 | 51.2 | 0,0991 |
| 3×240+1×120 | 48 | 1.7 | 2.6 | 57,0 | 0,0754 |
| 3×300+1×150 | 61 | 1.8 | 2.8 | 62,6 | 0,0601 |
| 3×400+1×185 | 61 | 2.0 | 3.1 | 70.1 | 0,0470 |
| 3×500+1×240 | 61 | 2.2 | 3.3 | 78.3 | 0,0366 |
| 3×630+1×300 | 61 | 2.4 | 3.6 | 92.1 | 0,0283 |
| 3×2,5+2×1,5 | 1 | 0,7 | 1.8 | 13.8 | 7.41 |
| 3×4+2×2,5 | 1 | 0,7 | 1.8 | 15.1 | 4.61 |
| 3×6+2×4 | 1 | 0,7 | 1.8 | 16.2 | 3.08 |
| 3×10+2×6 | 7 | 0,7 | 1.8 | 18,5 | 1,83 |
| 3×16+2×10 | 7 | 0,7 | 1.8 | 21.3 | 1.15 |
| 3×25+2×16 | 7 | 0,9 | 1.8 | 24.9 | 0,727 |
| 3×35+2×16 | 7 | 0,9 | 1.8 | 26.6 | 0,524 |
| 3×50+2×25 | 10 | 1.0 | 1.8 | 31.4 | 0,387 |
| 3×70+2×35 | 14 | 1.1 | 2.0 | 35,6 | 0,268 |
| 3×95+2×50 | 19 | 1.1 | 2.1 | 40.4 | 0,193 |
| 3×120+2×70 | 24 | 1.2 | 2.3 | 45,5 | 0,153 |
| 3×150+2×70 | 30 | 1.4 | 2.4 | 48,5 | 0,124 |
| 3×185+2×95 | 37 | 1.6 | 2.5 | 54.2 | 0,0991 |
| 3×240+2×120 | 48 | 1.7 | 2.7 | 60,3 | 0,0754 |
| 3×300+2×150 | 61 | 1.8 | 2.9 | 66,5 | 0,0601 |
| 3×400+2×185 | 61 | 2.0 | 3.2 | 74,3 | 0,0470 |
| 3×500+2×240 | 61 | 2.2 | 3.5 | 83.1 | 0,0366 |
| 3×630+2×300 | 61 | 2.4 | 3.8 | 97,0 | 0,0283 |
