| Nom De La Marque: | DONGJIAXIN |
| Numéro De Modèle: | WDZ-YJV |
| Quantité Minimale De Commande: | Négociable |
| Price: | negotiable |
| Conditions De Paiement: | L/C, T/T |
| Capacité D'approvisionnement: | 100KM/Week |
|

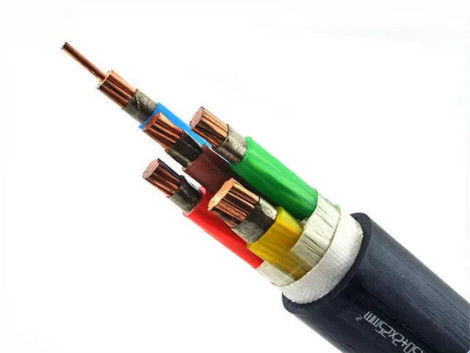

Applications des câbles résistants au feu Ces câbles d'alimentation sont utilisés pour l'alimentation électrique dans les systèmes d'installation basse tension. Ils sont bien adaptés à une utilisation souterraine dans les applications industrielles avec une protection mécanique supplémentaire. Ces câbles peuvent être fixés sur des chemins de câbles, à l'intérieur de conduits ou fixés aux murs. Utilisés dans les réseaux énergétiques, les raffineries, les mines, les hôtels, les écoles, les tunnels, les constructions en hauteur, les hôpitaux, les centrales électriques, les centres de traitement de données, les centres d'affaires où il existe un risque d'incendie
1. Conducteurs Les conducteurs doivent être de classe 1 ou de classe 2 en cuivre recuit uni ou revêtu de métal ou en aluminium ou alliage d'aluminium uni, ou de classe 5 en cuivre uni ou revêtu de métal, conformément à la norme CEI 60228. Le matériau et l'épaisseur XLPE doivent être conformes à la norme CEI 60502 ou BS 5467, pour un fonctionnement continu à 90°C. Fils d'aluminium/acier galvanisé/acier appliqués en hélice sur la couche interne selon la norme CEI 60502-1, ou doubles rubans d'aluminium/acier et fil de cuivre/cuivre étamé peuvent également être fabriqués sur demande. La gaine extérieure doit être en PVC extrudé Type ST1/ST2 selon la norme CEI 60502-1, en polyéthylène type ST3/ST7, en composé sans halogène ST8, en polychloroprène, en polyéthylène chlorosulfoné ou en polymères similaires, le type SE1 est également disponible sur demande. Les câbles peuvent être fournis avec une gaine extérieure en PVC ignifuge spéciale pour se conformer aux exigences d'essai de flamme des normes CEI 60332-3-22, CEI 60332-3-23 et CEI 60332-3-24, le matériau sans halogène est conforme aux normes CEI60754-1/2 et CEI 60684-2.
Mots-clés : #Câble #Fil #Filetcâble #Câbleélectrique #Câbleflexible #CâbleXLPE #CâbleLAN #Câbledecommande #CâbleLSZH #CâbleDJX #Fabricantdecâbles #Usinedecâbles #Fournisseurdecâbles #Distributeurdecâbles #Grossistedecâbles #Câblerubber #Câbled'alimentation #Câblesolaire |
| Type de produit | Structure du conducteur (mm) | Épaisseur de l'isolation (mm) | Épaisseur de la gaine (mm) | Diamètre approximatif du câble (mm) | Résistance maximale du conducteur à 20℃ (Ω/km) |
| 1×1.5 | 1 | 0.8 | 1.4 | 5.2 | 12.1 |
| 1×2.5 | 1 | 0.8 | 1.4 | 5.6 | 7.41 |
| 1×4 | 1 | 1.0 | 1.4 | 6.0 | 4.61 |
| 1×6 | 1 | 1.0 | 1.4 | 6.5 | 3.08 |
| 1×10 | 7 | 1.0 | 1.4 | 7.6 | 1.83 |
| 1×16 | 7 | 1.0 | 1.4 | 8.6 | 1.15 |
| 1×25 | 7 | 1.2 | 1.4 | 10.2 | 0.727 |
| 1×35 | 7 | 1.2 | 1.4 | 11.2 | 0.524 |
| 1×50 | 10 | 1.4 | 1.4 | 12.5 | 0.387 |
| 1×70 | 14 | 1.4 | 1.4 | 14.3 | 0.268 |
| 1×95 | 19 | 1.6 | 1.5 | 16.5 | 0.193 |
| 1×120 | 24 | 1.6 | 1.5 | 18.2 | 0.153 |
| 1×150 | 30 | 1.8 | 1.6 | 20.1 | 0.124 |
| 1×185 | 37 | 2.0 | 1.7 | 22.2 | 0.0991 |
| 1×240 | 48 | 2.2 | 1.8 | 24.9 | 0.0754 |
| 1×300 | 61 | 2.4 | 1.9 | 27.5 | 0.0601 |
| 1×400 | 61 | 2.6 | 2.0 | 30.8 | 0.0470 |
|
|
|
|
|||
| A1 – Mur thermiquement isolé (monoconducteur) | A2 – Mur thermiquement isolé (multiconducteur) | B1 – Électroconduit apparent (monoconducteur) | B2 – Électroconduit apparent (multiconducteur) | |||
|
|
|
|
|||
| B1 – Électroconduit dans la maçonnerie (monoconducteur) | B1 – Électroconduit dans la maçonnerie (multiconducteur) | C – Sur le mur | C – Au plafond | |||
|
|
|
|
|||
| C – Bac non perforé | F – Bac perforé (monoconducteur) | F – Bac perforé (multiconducteur) | F – Suspendu (monoconducteur) | |||
|
|
|
|
|||
| E – Suspendu (multiconducteur) | B2 – Espace de construction | B2 – Espace de construction | B1 – Électroconduit (monoconducteur) | |||
|
|
|
|
|||
| B2 – Électroconduit (multiconducteur) | B2 – Gaine fermée encastrée dans le sol (multiconducteur) | B2 – Gaine fermée encastrée dans le sol (multiconducteur) | B1 – Gaine ventilée encastrée dans le sol | |||
|
|
|||||
| C – Encastré dans la maçonnerie | D – Enterré avec une protection mécanique supplémentaire | |||||
* Les dimensions et les spécifications peuvent être modifiées sans préavis.
▼ Normes et certificats:
International : CEI 60502-1
National : GB/T 12706.1-2008
Nous sommes en mesure de respecter les calendriers de livraison les plus stricts en fonction de chaque bon de commande. Le respect des délais est toujours la priorité absolue, car tout retard dans la livraison des câbles peut contribuer au retard global du projet et au dépassement des coûts.
Le câble est fourni en tourets en bois, en boîtes en carton ondulé et en bobines. Les extrémités des câbles sont scellées avec du ruban adhésif BOPP et des bouchons d'étanchéité non hygroscopiques pour protéger les extrémités des câbles de l'humidité. Le marquage requis doit être imprimé avec un matériau résistant aux intempéries sur l'extérieur du tambour conformément aux exigences du client.
▼ Données du tambour de câble :
| TAMBOURS DE CÂBLES | D1=Diamètre de la bride (mm) | W=Largeur utile (mm) | D2=Diamètre du tambour (mm) |
|
1000 | 700 | 500 |
| 1100 | 700 | 550 | |
| 1200 | 700 | 600 | |
| 1400 | 750 | 710 | |
| 1600 | 900 | 900 | |
| 1800 | 1120 | 1000 | |
| 2400 | 1150 | 1300 |
▼ Port de livraison :
|
|
|
| Port de Shenzhen | Port de Hongkong |
Port de Guangzhou
|
▼ Paramètres techniques :
1. Monoconducteur
| Section du conducteur (mm²) | Structure du conducteur | Épaisseur de l'isolation (mm) | Épaisseur de la gaine (mm) | Diamètre approximatif du câble (mm) | Résistance maximale du conducteur à 20℃ (Ω/km) |
| 1×1.5 | 1 | 0.7 | 1.4 | 6.0 | 12.1 |
| 1×2.5 | 1 | 0.7 | 1.4 | 6.4 | 7.41 |
| 1×4 | 1 | 0.7 | 1.4 | 6.9 | 4.61 |
| 1×6 | 1 | 0.7 | 1.4 | 7.3 | 3.08 |
| 1×10 | 7 | 0.7 | 1.4 | 8.4 | 1.83 |
| 1×16 | 7 | 0.7 | 1.4 | 9.4 | 1.15 |
| 1×25 | 7 | 0.9 | 1.4 | 11.0 | 0.727 |
| 1×35 | 7 | 0.9 | 1.4 | 12.0 | 0.524 |
| 1×50 | 10 | 1.0 | 1.4 | 13.3 | 0.387 |
| 1×70 | 14 | 1.1 | 1.4 | 15.1 | 0.268 |
| 1×95 | 19 | 1.1 | 1.5 | 17.3 | 0.193 |
| 1×120 | 24 | 1.2 | 1.5 | 19.0 | 0.153 |
| 1×150 | 30 | 1.4 | 1.6 | 20.9 | 0.124 |
| 1×185 | 37 | 1.6 | 1.6 | 23.0 | 0.0991 |
| 1×240 | 48 | 1.7 | 1.7 | 25.7 | 0.0754 |
| 1×300 | 61 | 1.8 | 1.8 | 28.3 | 0.0601 |
| 1×400 | 61 | 2.0 | 1.9 | 31.6 | 0.0470 |
| 1×500 | 61 | 2.2 | 2.0 | 35.1 | 0.0366 |
| 1×630 | 61 | 2.4 | 2.2 | 42.1 | 0.0283 |
2. 2 Conducteurs et 3 Conducteurs
| Section du conducteur (mm²) | Structure du conducteur | Épaisseur de l'isolation (mm) | Épaisseur de la gaine (mm) | Diamètre approximatif du câble (mm) | Résistance maximale du conducteur à 20℃ (Ω/km) |
| 2×1.5 | 1 | 0.7 | 1.8 | 10.6 | 12.1 |
| 2×2.5 | 1 | 0.7 | 1.8 | 11.4 | 7.41 |
| 2×4 | 1 | 0.7 | 1.8 | 12.4 | 4.61 |
| 2×6 | 1 | 0.7 | 1.8 | 13.2 | 3.08 |
| 2×10 | 7 | 0.7 | 1.8 | 15.4 | 1.83 |
| 2×16 | 7 | 0.7 | 1.8 | 17.4 | 1.15 |
| 2×25 | 7 | 0.9 | 1.8 | 20.6 | 0.727 |
| 2×35 | 7 | 0.9 | 1.8 | 22.6 | 0.524 |
| 2×50 | 10 | 1.0 | 1.8 | 26.2 | 0.387 |
| 2×70 | 14 | 1.1 | 1.8 | 29.8 | 0.268 |
| 2×95 | 19 | 1.1 | 1.9 | 34.0 | 0.193 |
| 2×120 | 24 | 1.2 | 2.0 | 37.4 | 0.153 |
| 2×150 | 30 | 1.4 | 2.2 | 41.2 | 0.124 |
| 2×185 | 37 | 1.6 | 2.3 | 45.6 | 0.0991 |
| 2×240 | 48 | 1.7 | 2.5 | 51.0 | 0.0754 |
| 2×300 | 61 | 1.8 | 2.6 | 56.0 | 0.0601 |
| 2×400 | 61 | 2.0 | 2.9 | 62.6 | 0.0470 |
| 2×500 | 61 | 2.2 | 3.1 | 70.0 | 0.0366 |
| 2×630 | 61 | 2.4 | 3.3 | 83.6 | 0.0283 |
| 3×1.5 | 1 | 0.7 | 1.8 | 11.2 | 12.1 |
| 3×2.5 | 1 | 0.7 | 1.8 | 12.1 | 7.41 |
| 3×4 | 1 | 0.7 | 1.8 | 13.2 | 4.61 |
| 3×6 | 1 | 0.7 | 1.8 | 14.0 | 3.08 |
| 3×10 | 7 | 0.7 | 1.8 | 16.4 | 1.83 |
| 3×16 | 7 | 0.7 | 1.8 | 18.6 | 1.15 |
| 3×25 | 7 | 0.9 | 1.8 | 22.0 | 0.727 |
| 3×35 | 7 | 0.9 | 1.8 | 24.2 | 0.524 |
| 3×50 | 10 | 1.0 | 1.8 | 28.0 | 0.387 |
| 3×70 | 14 | 1.1 | 1.9 | 32.1 | 0.268 |
| 3×95 | 19 | 1.1 | 2.0 | 36.4 | 0.193 |
| 3×120 | 24 | 1.2 | 2.1 | 40.3 | 0.153 |
| 3×150 | 30 | 1.4 | 2.3 | 44.3 | 0.124 |
| 3×185 | 37 | 1.6 | 2.4 | 49.1 | 0.0991 |
| 3×240 | 48 | 1.7 | 2.6 | 54.9 | 0.0754 |
| 3×300 | 61 | 1.8 | 2.7 | 60.1 | 0.0601 |
| 3×400 | 61 | 2.0 | 3.0 | 67.4 | 0.0470 |
| 3×500 | 61 | 2.2 | 3.2 | 75.3 | 0.0366 |
| 3×630 | 61 | 2.4 | 3.5 | 90.0 | 0.0283 |
3. 4 Conducteurs et 5 Conducteurs
| Section du conducteur (mm²) | Structure du conducteur | Épaisseur de l'isolation (mm) | Épaisseur de la gaine (mm) | Diamètre approximatif du câble (mm) | Résistance maximale du conducteur à 20℃ (Ω/km) |
| 4×1.5 | 1 | 0.7 | 1.8 | 12.2 | 12.1 |
| 4×2.5 | 1 | 0.7 | 1.8 | 13.1 | 7.41 |
| 4×4 | 1 | 0.7 | 1.8 | 14.3 | 4.61 |
| 4×6 | 1 | 0.7 | 1.8 | 15.3 | 3.08 |
| 4×10 | 7 | 0.7 | 1.8 | 18.0 | 1.83 |
| 4×16 | 7 | 0.7 | 1.8 | 20.4 | 1.15 |
| 4×25 | 7 | 0.9 | 1.8 | 24.3 | 0.727 |
| 4×35 | 7 | 0.9 | 1.8 | 26.7 | 0.524 |
| 4×50 | 10 | 1.0 | 1.8 | 30.8 | 0.387 |
| 4×70 | 14 | 1.1 | 2.0 | 35.4 | 0.268 |
| 4×95 | 19 | 1.1 | 2.1 | 40.4 | 0.193 |
| 4×120 | 24 | 1.2 | 2.3 | 44.9 | 0.153 |
| 4×150 | 30 | 1.4 | 2.4 | 49.3 | 0.124 |
| 4×185 | 37 | 1.6 | 2.6 | 54.7 | 0.0991 |
| 4×240 | 48 | 1.7 | 2.8 | 61.0 | 0.0754 |
| 4×300 | 61 | 1.8 | 3.0 | 67.2 | 0.0601 |
| 4×400 | 61 | 2.0 | 3.3 | 75.3 | 0.0470 |
| 4×500 | 61 | 2.2 | 3.5 | 84.0 | 0.0366 |
| 4×630 | 61 | 2.4 | 3.8 | 100.5 | 0.0283 |
| 5×1.5 | 1 | 0.7 | 1.8 | 13.2 | 12.1 |
| 5×2.5 | 1 | 0.7 | 1.8 | 14.2 | 7.41 |
| 5×4 | 1 | 0.7 | 1.8 | 15.6 | 4.61 |
| 5×6 | 1 | 0.7 | 1.8 | 16.7 | 3.08 |
| 5×10 | 7 | 0.7 | 1.8 | 19.6 | 1.83 |
| 5×16 | 7 | 0.7 | 1.8 | 22.3 | 1.15 |
| 5×25 | 7 | 0.9 | 1.8 | 26.7 | 0.727 |
| 5×35 | 7 | 0.9 | 1.8 | 29.4 | 0.524 |
| 5×50 | 10 | 1.0 | 1.9 | 34.1 | 0.387 |
| 5×70 | 14 | 1.1 | 2.1 | 39.1 | 0.268 |
| 5×95 | 19 | 1.1 | 2.2 | 44.7 | 0.193 |
| 5×120 | 24 | 1.2 | 2.4 | 49.7 | 0.153 |
| 5×150 | 30 | 1.4 | 2.6 | 54.7 | 0.124 |
| 5×185 | 37 | 1.6 | 2.8 | 60.6 | 0.0991 |
| 5×240 | 48 | 1.7 | 3.0 | 67.7 | 0.0754 |
| 5×300 | 61 | 1.8 | 3.2 | 74.6 | 0.0601 |
| 5×400 | 61 | 2.0 | 3.5 | 83.4 | 0.0470 |
| 5×500 | 61 | 2.2 | 3.8 | 93.4 | 0.0366 |
| 5×630 | 61 | 2.4 | 4.1 | 111.7 | 0.0283 |
4. 3+1 Conducteur et 3+2 Conducteur
| Section du conducteur (mm²) | Structure du conducteur | Épaisseur de l'isolation (mm) | Épaisseur de la gaine (mm) | Diamètre approximatif du câble (mm) | Résistance maximale du conducteur à 20℃ (Ω/km) |
| 3×2.5+1×1.5 | 1 | 0.7 | 1.8 | 12.9 | 7.41 |
| 3×4+1×2.5 | 1 | 0.7 | 1.8 | 14.0 | 4.61 |
| 3×6+1×4 | 1 | 0.7 | 1.8 | 15.1 | 3.08 |
| 3×10+1×6 | 7 | 0.7 | 1.8 | 17.3 | 1.83 |
| 3×16+1×10 | 7 | 0.7 | 1.8 | 19.8 | 1.15 |
| 3×25+1×16 | 7 | 0.9 | 1.8 | 23.3 | 0.727 |
| 3×35+1×16 | 7 | 0.9 | 1.8 | 25.1 | 0.524 |
| 3×50+1×25 | 10 | 1.0 | 1.8 | 29.4 | 0.387 |
| 3×70+1×35 | 14 | 1.1 | 1.9 | 33.5 | 0.268 |
| 3×95+1×50 | 19 | 1.1 | 2.1 | 38.1 | 0.193 |
| 3×120+1×70 | 24 | 1.2 | 2.2 | 42.5 | 0.153 |
| 3×150+1×70 | 30 | 1.4 | 2.3 | 45.8 | 0.124 |
| 3×185+1×95 | 37 | 1.6 | 2.5 | 51.2 | 0.0991 |
| 3×240+1×120 | 48 | 1.7 | 2.6 | 57.0 | 0.0754 |
| 3×300+1×150 | 61 | 1.8 | 2.8 | 62.6 | 0.0601 |
| 3×400+1×185 | 61 | 2.0 | 3.1 | 70.1 | 0.0470 |
| 3×500+1×240 | 61 | 2.2 | 3.3 | 78.3 | 0.0366 |
| 3×630+1×300 | 61 | 2.4 | 3.6 | 92.1 | 0.0283 |
| 3×2.5+2×1.5 | 1 | 0.7 | 1.8 | 13.8 | 7.41 |
| 3×4+2×2.5 | 1 | 0.7 | 1.8 | 15.1 | 4.61 |
| 3×6+2×4 | 1 | 0.7 | 1.8 | 16.2 | 3.08 |
| 3×10+2×6 | 7 | 0.7 | 1.8 | 18.5 | 1.83 |
| 3×16+2×10 | 7 | 0.7 | 1.8 | 21.3 | 1.15 |
| 3×25+2×16 | 7 | 0.9 | 1.8 | 24.9 | 0.727 |
| 3×35+2×16 | 7 | 0.9 | 1.8 | 26.6 | 0.524 |
| 3×50+2×25 | 10 | 1.0 | 1.8 | 31.4 | 0.387 |
| 3×70+2×35 | 14 | 1.1 | 2.0 | 35.6 | 0.268 |
| 3×95+2×50 | 19 | 1.1 | 2.1 | 40.4 | 0.193 |
| 3×120+2×70 | 24 | 1.2 | 2.3 | 45.5 | 0.153 |
| 3×150+2×70 | 30 | 1.4 | 2.4 | 48.5 | 0.124 |
| 3×185+2×95 | 37 | 1.6 | 2.5 | 54.2 | 0.0991 |
| 3×240+2×120 | 48 | 1.7 | 2.7 | 60.3 | 0.0754 |
| 3×300+2×150 | 61 | 1.8 | 2.9 | 66.5 | 0.0601 |
| 3×400+2×185 | 61 | 2.0 | 3.2 | 74.3 | 0.0470 |
| 3×500+2×240 | 61 | 2.2 | 3.5 | 83.1 | 0.0366 |
| 3×630+2×300 | 61 | 2.4 | 3.8 | 97.0 | 0.0283 |
▼Options de commande :
Pour une offre de prix/des fournitures rapides, assurez-vous que vos demandes et vos commandes contiennent les données suivantes :
1 Norme internationale ou spéciale. (Alternativement, l'utilisation précise du câble.)
2 Tension nominale.
3 Conducteurs en cuivre ou en aluminium.
4 Taille de chaque conducteur.
5 Matériau d'isolation : PVC XLPE ou autres.
6 Nombre et identification des conducteurs.
7 Autres exigences.
8 Emballage.
9 Délai de livraison requis.
10 Validité requise.
Si tout cela vous semble un peu trop technique, alors pourquoi ne pas nous contacter. Nous sommes impatients de vous aider à identifier les meilleurs produits pour votre application spécifique et de répondre à toutes vos questions.
▼ Informations sur l'entreprise :
30 ans d'expérience en R&D, production et vente de fils et câbles.
Investir 200 millions pour construire un parc industriel moderne, couvrant une superficie de 65 000 mètres carrés.
Le chiffre d'affaires annuel est d'environ 500 millions de dollars américains.
Laboratoire CNAS, plus de 100 rapports d'essais.
Les produits sont largement utilisés dans l'immobilier, les municipalités, le soutien industriel, les communications mobiles, etc.
