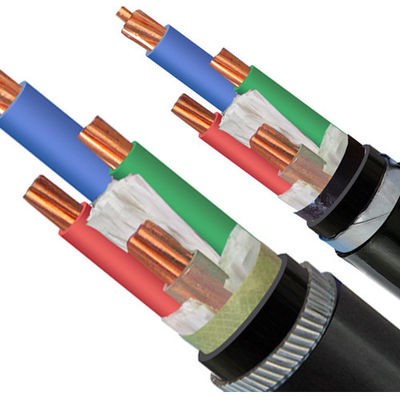

Câble 10mm2 N2X2Y LSZH Gaine Sans Halogène Faible Dégagement de Fumée Conducteur Classe 2 DJXcable Câble Armé

Câble 10mm2 N2X2Y LSZH Gaine Sans Halogène Faible Dégagement de Fumée Conducteur Classe 2 DJXcable Câble Armé

Nom De La Marque:	DONGJIAXIN
Numéro De Modèle:	DWZA-YJY/N2X2Y
Quantité Minimale De Commande:	Négociable
Prix:	negotiable
Conditions De Paiement:	L/C, T/T
Capacité D'approvisionnement:	100KM/Week

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

IEC, Rosh，CCC

Nom du modèle:

DWZA

Armure:

Bande en acier galvanisée

Tailles populaires:

² de 2~5core x1.5~630mm

Isolant:

XLPE

Type de conducteur:

Classe de cuivre nue 2

Gaine:

PVC, ZR-PVC, LSOH, etc.

Application:

Souterrain

Détails d'emballage:

Tambour en bois en acier, bobine dans l'aluminium/fût

Mettre en évidence:

cables électriques de lszh

Description du produit

Câble Longue Durée Faible Dégagement de Fumée Sans Halogène Conducteur en Cuivre Nu Classe 2

Câble sans halogène à faible dégagement de fumée

Câbles d'alimentation multiconducteurs armés avec ruban d'acier, isolés en PVC, conducteurs en cuivre

Construction :

Cuivre nu toronné (RM) selon IEC60228
Ruban de mica pour la protection contre le feu
Isolation XLPE (polyéthylène réticulé)
Bandes de remplissage, fil ou papier
Non tisséRuban d'enveloppement ou ignifuge

ExtrudéGaine intérieure en PVC

Armure en ruban d'acier galvanisé
Gaine extérieure : polychlorure de vinyle (PVC) ou FR-PVC, PE, LSOH

Application :

Le câble est un câble multiconducteur très ﬂexible destiné à être utilisé pour le raccordement de l'éclairage et des gradateurs. Le câble peut être utilisé en intérieur sec, humide et mouillé sous contrainte mécanique moyenne et pour une utilisation en extérieur avec protection UV. Il convient aux applications ﬂexibles et fixes.

Données techniques :

Tension d'essai 0,6/1 kV [kV] 3,5 / 5 min.
Plage de température en mouvement -5 °C à +70 °C
fixe -20 °C à +70 °C
Température de fonctionnement court-circuit °C 250
Temps de court-circuit max. [sec] 5
Rayon de courbure min. x diamètre 15
Norme d'inflammabilité EN 60332-1-2

Normes :

CEI 60502, 60332, 60331

DIN VDE 0276-620
HD 620 S1 : 1996
DIN EN 60228 classe 2 (construction)

Mots-clés : #Câble #Fil #Filetcâble #Câbleélectrique #Câbleflexible #CâbleXLPE #CâbleLAN #Câbledecommande #CâbleLSZH #CâbleDJX #Fabricantdecâbles #Usinedecâbles #Fournisseurdecâbles #Prestatairedecâbles #Grossistedecâbles #Câblerubber #Câbled'alimentation #Câblesolaire

Explication du modèle:

Modèle	Section nominale (mm2)
Modèle	Simple Âme	Deux Âme	Trois Âme	Quatre Âme	Cinq Âme
VV22 YJV22	6-400	4-300	4-300	4-300	4-300
VV32 YJV32	10-800	4-300	4-300	4-300	4-300

Câble 10mm2 N2X2Y LSZH Gaine Sans Halogène Faible Dégagement de Fumée Conducteur Classe 2 DJXcable Câble Armé 0

Détails du produit

Câble électrique à isolation XLPE

Type	Description	Tension nominale	Nombre d'âmes	Section nominale (mm2)	Applications
YJV YJLV	Conducteur en Cu ou Al, isolé en XLPE. Câble électrique gainé en PVC	0,6/1KV	1,2,3,4	1,5 à 400	Pour la pose en intérieur et en extérieur. Le câble d'alimentation isolé en XLPE basse tension est utilisé dans les systèmes de transmission et de distribution à une tension nominale U(Um) ≤10KV. Le câble d'alimentation isolé en XLPE haute tension fait référence au câble d'alimentation de transmission entre 10KV et 35KV, il est souvent appliqué à la route principale de la transmission d'énergie. Capable de supporter une certaine traction lors de l'installation, mais pas de forces mécaniques externes.
		0,6/1KV	3+1	3×4+1×2,5 à 3×400+1×185
		6/6kV	1,3	25 à 500
		8,7/10kV 8,7/15kV 12/20kV	1	25 à 500
		8,7/10kV 8,7/15kV 12/20kV	3	25 à 300
		21/35kv	1	50 à 500
YJV22 YJLV22	Conducteur en Cu ou Al, câble électrique gainé en PVC armé avec ruban d'acier et isolé en XLPE	0,6/1KV	3	1,5 à 400	Convient pour être enterré dans le sol, capable de supporter des forces mécaniques externes mais de fortes forces de traction.
		0,6/1KV	4	4 à 240
		6/6kV 8,7/10kV 8,7/15kV 12/20kV	3	25 à 300
		21/35kv	3	50 à 240

▼Emballage et livraison:

Nous sommes en mesure de respecter les calendriers de livraison les plus stricts en fonction de chaque bon de commande. Le respect des délais est toujours la priorité absolue, car tout retard dans la livraison du câble peut contribuer au retard global du projet et au dépassement des coûts.
Le câble est fourni en tourets en bois, en boîtes en carton ondulé et en bobines. Les extrémités du câble sont scellées avec du ruban adhésif BOPP et des capuchons d'étanchéité non hygroscopiques pour protéger les extrémités du câble de l'humidité. Le marquage requis doit être imprimé avec un matériau résistant aux intempéries sur l'extérieur du tambour conformément aux exigences du client.

Câble 10mm2 N2X2Y LSZH Gaine Sans Halogène Faible Dégagement de Fumée Conducteur Classe 2 DJXcable Câble Armé 1
▼ Données du tambour de câble :

TAMBOURS DE CÂBLES	D1=Diamètre de la bride (mm)	W=Largeur utile (mm)	D2=Diamètre du corps (mm)
	1000	700	500
	1100	700	550
	1200	700	600
	1400	750	710
	1600	900	900
	1800	1120	1000
	2400	1150	1300

▼ Port de livraison :

Port deShenzhen

Port de Hong Kong

Port de Guangzhou

▼ Paramètres techniques :

1. Âme unique

Section du conducteur (mm²)	Structure du conducteur	Épaisseur de l'isolation (mm)	Épaisseur de la gaine (mm)	Diamètre approximatif du câble (mm)	Résistance maximale du conducteur à 20 °C (Ω/km)
1×1,5	1	0,7	1,4	6,0	12,1
1×2,5	1	0,7	1,4	6,4	7,41
1×4	1	0,7	1,4	6,9	4,61
1×6	1	0,7	1,4	7,3	3,08
1×10	7	0,7	1,4	8,4	1,83
1×16	7	0,7	1,4	9,4	1,15
1×25	7	0,9	1,4	11,0	0,727
1×35	7	0,9	1,4	12,0	0,524
1×50	10	1,0	1,4	13,3	0,387
1×70	14	1,1	1,4	15,1	0,268
1×95	19	1,1	1,5	17,3	0,193
1×120	24	1,2	1,5	19,0	0,153
1×150	30	1,4	1,6	20,9	0,124
1×185	37	1,6	1,6	23,0	0,0991
1×240	48	1,7	1,7	25,7	0,0754
1×300	61	1,8	1,8	28,3	0,0601
1×400	61	2,0	1,9	31,6	0,0470
1×500	61	2,2	2,0	35,1	0,0366
1×630	61	2,4	2,2	42,1	0,0283

2. 2 Âmes et 3 Âmes

Section du conducteur (mm²)	Structure du conducteur	Épaisseur de l'isolation (mm)	Épaisseur de la gaine (mm)	Diamètre approximatif du câble (mm)	Résistance maximale du conducteur à 20 °C (Ω/km)
2×1,5	1	0,7	1,8	10,6	12,1
2×2,5	1	0,7	1,8	11,4	7,41
2×4	1	0,7	1,8	12,4	4,61
2×6	1	0,7	1,8	13,2	3,08
2×10	7	0,7	1,8	15,4	1,83
2×16	7	0,7	1,8	17,4	1,15
2×25	7	0,9	1,8	20,6	0,727
2×35	7	0,9	1,8	22,6	0,524
2×50	10	1,0	1,8	26,2	0,387
2×70	14	1,1	1,8	29,8	0,268
2×95	19	1,1	1,9	34,0	0,193
2×120	24	1,2	2,0	37,4	0,153
2×150	30	1,4	2,2	41,2	0,124
2×185	37	1,6	2,3	45,6	0,0991
2×240	48	1,7	2,5	51,0	0,0754
2×300	61	1,8	2,6	56,0	0,0601
2×400	61	2,0	2,9	62,6	0,0470
2×500	61	2,2	3,1	70,0	0,0366
2×630	61	2,4	3,3	83,6	0,0283
3×1,5	1	0,7	1,8	11,2	12,1
3×2,5	1	0,7	1,8	12,1	7,41
3×4	1	0,7	1,8	13,2	4,61
3×6	1	0,7	1,8	14,0	3,08
3×10	7	0,7	1,8	16,4	1,83
3×16	7	0,7	1,8	18,6	1,15
3×25	7	0,9	1,8	22,0	0,727
3×35	7	0,9	1,8	24,2	0,524
3×50	10	1,0	1,8	28,0	0,387
3×70	14	1,1	1,9	32,1	0,268
3×95	19	1,1	2,0	36,4	0,193
3×120	24	1,2	2,1	40,3	0,153
3×150	30	1,4	2,3	44,3	0,124
3×185	37	1,6	2,4	49,1	0,0991
3×240	48	1,7	2,6	54,9	0,0754
3×300	61	1,8	2,7	60,1	0,0601
3×400	61	2,0	3,0	67,4	0,0470
3×500	61	2,2	3,2	75,3	0,0366
3×630	61	2,4	3,5	90,0	0,0283

3. 4 Âmes et 5 Âmes

Section du conducteur (mm²)	Structure du conducteur	Épaisseur de l'isolation (mm)	Épaisseur de la gaine (mm)	Diamètre approximatif du câble (mm)	Résistance maximale du conducteur à 20 °C (Ω/km)
4×1,5	1	0,7	1,8	12,2	12,1
4×2,5	1	0,7	1,8	13,1	7,41
4×4	1	0,7	1,8	14,3	4,61
4×6	1	0,7	1,8	15,3	3,08
4×10	7	0,7	1,8	18,0	1,83
4×16	7	0,7	1,8	20,4	1,15
4×25	7	0,9	1,8	24,3	0,727
4×35	7	0,9	1,8	26,7	0,524
4×50	10	1,0	1,8	30,8	0,387
4×70	14	1,1	2,0	35,4	0,268
4×95	19	1,1	2,1	40,4	0,193
4×120	24	1,2	2,3	44,9	0,153
4×150	30	1,4	2,4	49,3	0,124
4×185	37	1,6	2,6	54,7	0,0991
4×240	48	1,7	2,8	61,0	0,0754
4×300	61	1,8	3,0	67,2	0,0601
4×400	61	2,0	3,3	75,3	0,0470
4×500	61	2,2	3,5	84,0	0,0366
4×630	61	2,4	3,8	100,5	0,0283
5×1,5	1	0,7	1,8	13,2	12,1
5×2,5	1	0,7	1,8	14,2	7,41
5×4	1	0,7	1,8	15,6	4,61
5×6	1	0,7	1,8	16,7	3,08
5×10	7	0,7	1,8	19,6	1,83
5×16	7	0,7	1,8	22,3	1,15
5×25	7	0,9	1,8	26,7	0,727
5×35	7	0,9	1,8	29,4	0,524
5×50	10	1,0	1,9	34,1	0,387
5×70	14	1,1	2,1	39,1	0,268
5×95	19	1,1	2,2	44,7	0,193
5×120	24	1,2	2,4	49,7	0,153
5×150	30	1,4	2,6	54,7	0,124
5×185	37	1,6	2,8	60,6	0,0991
5×240	48	1,7	3,0	67,7	0,0754
5×300	61	1,8	3,2	74,6	0,0601
5×400	61	2,0	3,5	83,4	0,0470
5×500	61	2,2	3,8	93,4	0,0366
5×630	61	2,4	4,1	111,7	0,0283

▼Conseils de commande :

Tension nominale

Norme d'application : IEC/BS/UL/GB

Nombre d'âmes

Taille et construction du conducteur

Type d'isolation

Armé ou non armé. Si armure, le type et le matériau de l'armure

L'exigence de la gaine

Longueur du câble et exigence d'emballage

Autre exigence

Si tout cela vous semble un peu trop technique, n'hésitez pas à nous contacter. Nous sommes impatients de vous aider à identifier les meilleurs produits pour votre application spécifique et de répondre à toutes vos questions.

Nos services

Consultation, analyse, conception et production de produits
Fournir des informations sur l'industrie, une formation sur les produits, aider à la commercialisation des produits
Fournir un soutien aux projets tels que l'aide aux appels d'offres, la coopération avec les clients, le soutien FAT.
Système de qualité complet et documents disponibles, délais d'exécution plus rapides, bonne qualité, solide support technique, échantillons gratuits.
Service OEM
Autre service personnalisé par les clients
