| Nom De La Marque: | DONGJIAXIN |
| Numéro De Modèle: | PV1-F, câble de picovolte |
| Quantité Minimale De Commande: | Négociable |
| Prix: | negotiable |
| Conditions De Paiement: | L/C, T/T |
| Capacité D'approvisionnement: | 100KM/Week |
Description du produit

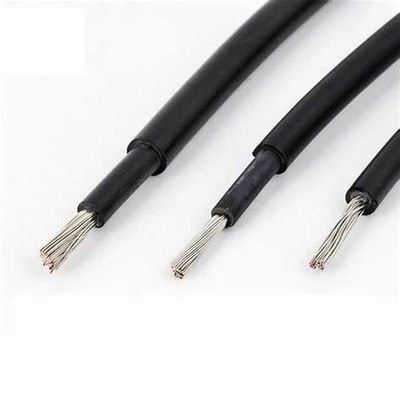

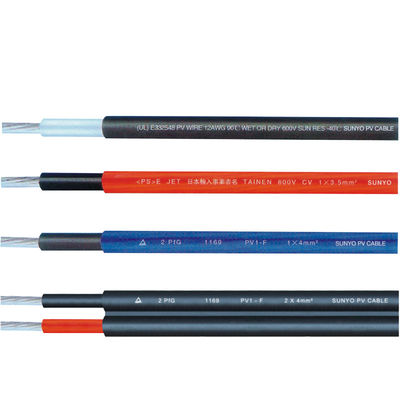

Câble photovoltaïque PV approuvé UL, câble solaire TUV approuvé 2PfG 1169 PV1-F 4mm2, câble PV 12AWG pour panneau solaire
Câble solaire
Application
Câbles à double isolation, réticulés par faisceau d'électrons pour centrale photovoltaïque.
Spécialement pour la connexion entre le connecteur du dispositif de production d'énergie solaire et la connexion de l'onduleur, dans des conditions d'installation extérieure avec différents climats, et peut s'adapter à un environnement de travail intérieur sec et humide
Construction
Conducteur : cuivre étamé, selon VDE 0295/ CEI 60228, Classe 5
Isolation : copolymère de polyoléfine réticulé par faisceau d'électrons
Gaine extérieure : copolymère de polyoléfine réticulé par faisceau d'électrons

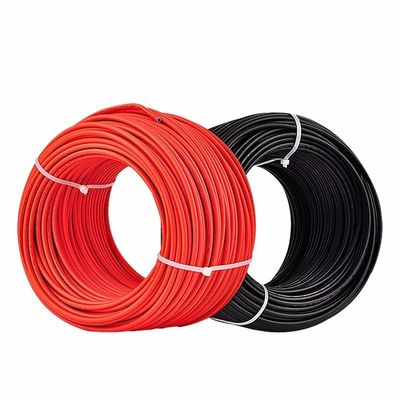

Couleur de la gaine : Noir/Rouge/Bleu ou selon les exigences du client
Spécifications techniques
Tension nominale : U0/U=600/1000VAC, 1000/1800VDC
Tension d'essai : 6500V, 50Hz, 5min
Plage de température :
-45ºC ~ +125ºC
-40°F ~ +257°F
Température ambiante
-40ºC ~ +90ºC
-40°F ~+194°F
Température maximale de court-circuit : 280ºC, +536°F
Rayon de courbure : Installation fixe > 4X, Déplacement occasionnel > 5X
Propriétés des matériaux/Normes
Performance de résistance au feu : CEI 60332-1
Émission de fumée : CEI 61034 ; EN 50268-2
Faible charge d'incendie : DIN 51900
Approbations : TUV 2PfG 1169/08.2007 PV1-F
Normes d'application : UNE 211 23 ; UNE 20.460-5-52, UTE C 32-502
|
Construction
|
Construction du conducteur
|
Conducteur ø
|
Extérieur ø
|
Résistance Max.
|
Capacité de transport de courant
|
|
n×mm²
|
n/m
|
mm
|
mm
|
Ω/Km
|
A
|
|
1×1.5
|
30/0.25
|
1.58
|
4.9
|
13.3
|
30
|
|
1×2.5
|
50/0.25
|
2.02
|
5.45
|
7.98
|
41
|
|
1×4.0
|
56/0.3
|
2.30
|
6.1
|
4.75
|
55
|
|
1×6.0
|
84/0.30
|
3.42
|
7.2
|
3.39
|
70
|
|
1×10.0
|
142/0.30
|
4.56
|
9
|
1.95
|
98
|
|
1×16.0
|
228/0.30
|
5.60
|
10.2
|
1.24
|
132
|
|
1×25.0
|
361/0.30
|
6.95
|
12
|
0.795
|
176
|
|
1×35.0
|
525/0.30
|
8.74
|
13.8
|
0.565
|
218
|
|
1×50.0
|
720/0.30
|
9.20
|
14.8
|
0.393
|
280
|
|
1×70.0
|
988/0.30
|
11.00
|
16.9
|
0.277
|
350
|
|
1×95.0
|
1349/0.30
|
12.50
|
18.7
|
0.21
|
410
|
|
1×120
|
1691/0.30
|
14.20
|
20.7
|
0.164
|
480
|
Emballage du produit
Détails de l'emballage
|
|
|
|
– Bobine en feuille 100m (à partir de 10 mm2) – Bobine en carton (100m) selon les besoins (jusqu'à 6 mm2) |
– Fil électrique prêt à être livré |
– Bobine / Tambour (à partir de 35 mm2) – Autre emballage selon les besoins |
▼ Avantage :
Conducteur comprimé facile à installer, résistant aux UV, protection totale du câble
▼ Normes et certificats:
CEI 60502-1 TUV
Mots-clés : #Câble #Fil #Filetcâble #Câbleélectrique #Câbleflexible #CâbleXLPE #CâbleLAN #Câbledecommande #CâbleLSZH #CâbleDJX #Fabricantdecâbles #Usinedecâbles #Fournisseurdecâbles #Prestatairedecâbles #Grossistedecâbles #Câblerubber #Câbleélectrique #Câblesolaire #Câbleisoléminéral #Câbleblindé #Câbleblindé
| Détails de l'emballage : | Livraison : | |
|
|
|
| Tambours en bois d'acier | Tambour de câble en conteneur | expédié dans les 15 jours après le paiement |
| TAMBOURS DE CÂBLE | D1=Diamètre de la bride (mm) | W=Largeur utile (mm) | D2=Diamètre du tambour (mm) |
|
1000 | 700 | 500 |
| 1100 | 700 | 550 | |
| 1200 | 700 | 600 | |
| 1400 | 750 | 710 | |
| 1600 | 900 | 900 | |
| 1800 | 1120 | 1000 | |
| 2400 | 1150 | 1300 |
| Atelier et test de qualité |
| Emballage et livraison |
| Paiement et expédition |
Paiement
Nous utilisons généralement T/T
Acompte T/T avant la production et solde à l'expédition.
Conditions de paiement : Western Union, Escrow, Paypal, T/T, L/C
Expédition
Par exprès pour la commande d'essai.
Par mer pour la commande standard.
▼ Informations sur l'entreprise :
Le chiffre d'affaires annuel est d'environ 500 millions de dollars américains.
35 ans d'expérience en R&D, production et vente de fils et câbles.
Investir 200 millions pour construire un parc industriel moderne, couvrant une superficie de 100 000 mètres carrés.
Laboratoire CNAS, plus de 100 rapports de tests.
Les produits sont largement utilisés dans l'immobilier, les municipalités, le soutien industriel, les communications mobiles, etc.
